CHARAKTERISTIKA
použití
Nejčastěji nasazovaný typ horkovodní tlakově nezávislé výměníkové stanice.
Určená pro ohřev topné vody.
deskový výměník tepla
Základním prvkem výměníkové stanice je deskový výměník tepla voda – voda. Kapilárové výměníky nejsou pro tento typ výměníkových stanic příliš vhodné z důvodů vysoké tlakové ztráty na primární straně a též vyšší ceně. Opačně též platí, že deskové výměníky jsou zcela nevhodné pro parní aplikace,
regulace výkonu a průtoku

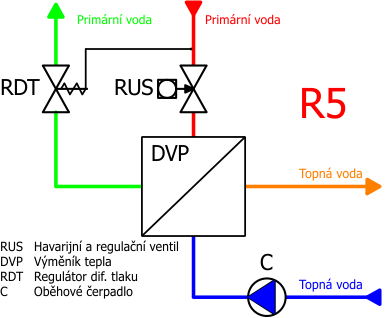

Spojitá regulace výkonu VS je zpravidla realizována na vstupu do výměníku, kde regulační ventil RVK plní i funkci havarijní. Použití oddělené funkce havarijní, pomocí havarijního kulového kohoutu HKK a regulační, pomocí regulačního ventilu RVK, zvyšuje odolnost VS.
Požaduje-li dodavatel tepla dynamické vyvážení rozvodné horkovodní sítě, bude VS osazena na primární straně regulátorem diferenčního tlaku.
topné větve
Na sekundární stranu VS může být napojen libovolný počet větví v provedení R6, k čemuž slouží kompaktní rozdělovač se sběračem KRS, oddělený od výměníkového okruhu vyrovnávačem dynamických tlaků (VDT) - odpadá, pokud je napojena pouze jedna topná větev, nebo je oběh v topných větvích zajištěn centrálním čerpadlem. Každá topná větev má obvykle vlastní oběhové čerpadlo. Větve pro vytápění jsou osazeny čerpadly s elektronicky řízenými otáčkami, případně čerpadly s možností nastavení několika stupňů konstantních otáček + regulátory diferenčního tlaku. K VS R5 se připojuje též blok ohřevu teplé vody R7.
filtrace
Veškeré citlivější armatury (čerpadla, regulační ventily) jsou chráněny filtry mechanických nečistot typu FH či FU.
měření tepla
Na základě požadavku dodavatele tepla nebo investora je v rámci dodávky VS řešeno měření spotřeby tepla na primární straně. Ve výrobním závodě je buď připravena měřící trať s mezikusem pro instalaci měřiče, nebo je i měřič součástí VS.
systém MaR
Součástí VS je systém MaR zajišťující automatický chod stanice s ekvitermním a časovým způsobem regulace topných větví, včetně hlídání havarijních stavů:
- překročení maximální teploty topné vody
- pokles tlaku v topném systému pod minimální hodnotu
- překročení maximální teploty vzduchu v místnosti instalace
- zaplavení místnosti instalace.
V případě vzniku havárie systém automaticky odstaví VS z provozu a sepne signalizaci. Výše uvedené havarijní stavy představují standard. V případě potřeby je možno sledovat i další požadované hodnoty. Vždy je vhodné spojovat dodávku R5 (vlastní zdroj) s dodávkou R6 (rozdělovač s topnými větvemi) nebo R7 (ohřev teplé vody), protože regulační systém může optimálně nastavit chod zdroje R5 dle požadavků připojených bloků R6 a R7.
Systém MaR výměníkové stanice je možno připojit na nadřazený systém nebo přímo umístit vizualizaci do řídícího PLC a umožnit tak přístup k VS z kteréhokoliv PC v síti internet.
