CHARAKTERISTIKA
použití
Přímý ohřev teplé vody v parním kapilárovém výměníku. Vysoký výkon. Možnost zvýšeného zanášení výměníku vodním kamenem.
kapilárový výměník tepla
Základním prvkem výměníkové stanice je kapilárový výměník tepla pára – voda „RACIOTERM", typ KVP. Na rozdíl od obdobných typů výměníků je rozebíratelný – možnost výměny topné vložky nebo její čištění mechanickým způsobem. U tohoto typu VS je zmíněná vlastnost nezbytnou podmínkou dlouhodobé funkce.
odvod kondenzátu
Kondenzát je vytlačován do kondenzátovodu buď vlastním přetlakem nebo je přečerpáván přečerpávací stanicí „RACIOTERM", typ PSK – dle konkrétních tlakových poměrů v parokondenzátní síti.
regulace výkonu
Spojitá regulace výkonu VS je možná na obou stranách výměníku:

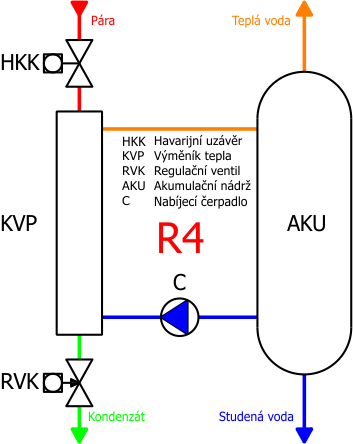

- regulační ventil RVK na výstupu kondenzátu z výměníku KVT - zaplavování parního prostoru výměníku kondenzátem (na vstupu páry havarijní kulový kohout HKK). Výborné dochlazení kondenzátu.
- regulační ventil RVS s havarijní funkcí na vstupu páry do výměníku. Levnější provedení.
akumulační nádoba
Výstup výměníku je zaústěn do akumulační nádoby, která slouží k pokrytí odběrových špiček. Do nádoby je zavedena cirkulace teplé vody.
filtrace
Veškeré citlivější armatury (čerpadla, regulační ventily) jsou chráněny filtry mechanických nečistot typu FH či FU.
měření tepla
Na základě požadavku dodavatele tepla nebo investora je v rámci dodávky VS řešeno měření spotřeby tepla – buď na primární nebo na sekundární straně. Ve výrobním závodě je buď připravena měřící trať s mezikusem pro instalaci měřiče, nebo je i měřič součástí VS.
systém MaR
Součástí VS je systém MaR zajišťující automatický chod stanice s regulací teploty teplé vody v nádrži, včetně hlídání havarijních stavů:
- překročení maximální teploty teplé vody
- překročení maximální teploty vzduchu v místnosti instalace
- zaplavení místnosti instalace.
V případě vzniku havárie systém automaticky odstaví VS z provozu a sepne signalizaci. Výše uvedené havarijní stavy představují standard. V případě potřeby je možno sledovat i další požadované hodnoty. Součástí je i časové řízení chodu cirkulačního čerpadla z důvodu omezení tepelných ztrát, zejména v letních měsících.
Systém MaR výměníkové stanice je možno připojit na nadřazený systém nebo přímo umístit vizualizaci do řídícího PLC a umožnit tak přístup k VS z kteréhokoliv PC v síti internet.
